Мережі PON. Створення PON мережі

PON

Технологія PON - це технологія пасивних оптичних мереж. Дана технологія полягає в тому, що на стороні провайдера знаходиться центральний вузол OLT (Optical line terminal), а у абонентів розміщується ONT (Optical network terminal), при цьому між ними створюється  пасивна оптична мережа за рахунок розгалужувачів (сплітерів), яка має топологію дерева.
Число абонентських ONT, підключених до одного OLT, може бути настільки великим, наскільки дозволяє бюджет потужності і максимальна швидкість приймально-передавальної апаратури.
Перевагами даної технології є:

• відсутність проміжних активних пристроїв, що призводить до зменшення витрат на обслуговування; також сплітер не потребує живлення, що дає можливість заощадити на електроенергії;
• велика пропускна здатність;
• масштабованість: деревоподібна структура мережі доступу дає можливість підключати нових абонентів найекономічнішим способом;
• немає потреби будувати окрему мережу для пожежо-охоронної сигналізації або системи відеоспостереження;
• зменшення витрат на організацію кабельної структури;

Завдання:

Підключити два під'їзди, в яких перебуває 40 користувачів до мережі Інтеренет, використовуючи технологію пасивних мереж та DHCP.

1.Планування

В кожному під'їзді перебуває 20 користувачів. Я вирішив встановити у кожному під'їзді розподільну шафу, в якій буде розташовуватись груповий абонентський приймач ONT. ONT буде з'єднуватись з користувацькими комп'ютерами за допомогою витої пари. Схематичний вигляд будівлі та розташування шаф зображено на малюнку:

В якості ONT я вирішив використати Cisco catalyst WS-C2950-24, який надає 24 порти FastEthernet, що нам і потрібно. Даний пристрій має бути сумісним з OLT на стороні провайдера (наприклад Cisco ME 4601).

DHCP буде реалізовано за допомогою маршрутизатора, який буде під'єднано до OLT.

Також варто приділити увагу модулям. Завдяки їм відбувається конвертація сигналу з внутрішнього електричного середовища мережевого пристрою в зовнішнє оптичнє транспортне середовище. Такі оптичні модулі оптимізовані для роботи з різними протоколами для передачі інформації. Конфігурацією передбачені трансивери, що знімаються, і що вбудовані в мережевий пристрій. Ми використаємо модуль SPF OLT, що відрізняється найбільшою потужністю і наявністю функції кодування сигналу. Передача інформації до абонентських терміналів ONU здійснюється на максимальну дистанцію 20 км вглиб деревовидної структури мережі PON зі швидкістю 1,25 Гбіт / с.

В якості конекторів можна використовувати конектори типу SC/UPC.

2. Конструювання

Отже, маємо таку мережу:

Так як у програмі Cisco Packet Tracer відсутні пристрої OLT і ONT, ми маємо їх імітувати. ONT ми створимо з двох світчів. Даний ONT має бути розміщений у розподільчій шафі.

Далі - під'єднаємо всі комп'ютери мережі до ONT витою парою.

Потім варто під'єднати дані ONT до OLT на стороні провайдера. Спочатку ONT будуть підключені до сплітера. На шляху до провайдера сплітерів може бути кілька, але ми опустимо це. До OLT на стороні провайдера має бути під'єднано роутер. На роутері створимо інтерфейс, який буде з'єднаний з OLT. Задамо ІР - 192.168.0.1, маску - 255.255.255.0 . У консолі роутера задамо DHCP командами:

ip dhcp pool OPpool
network 192.168.0.0 255.255.255.0
default-router 192.168.0.1
exit
ip dhcp excluded-address 192.168.0.1

На комп'ютерах задамо DHCP IP-адресацію.

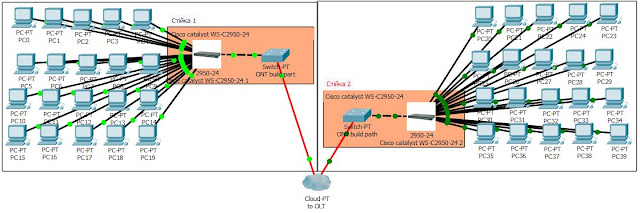

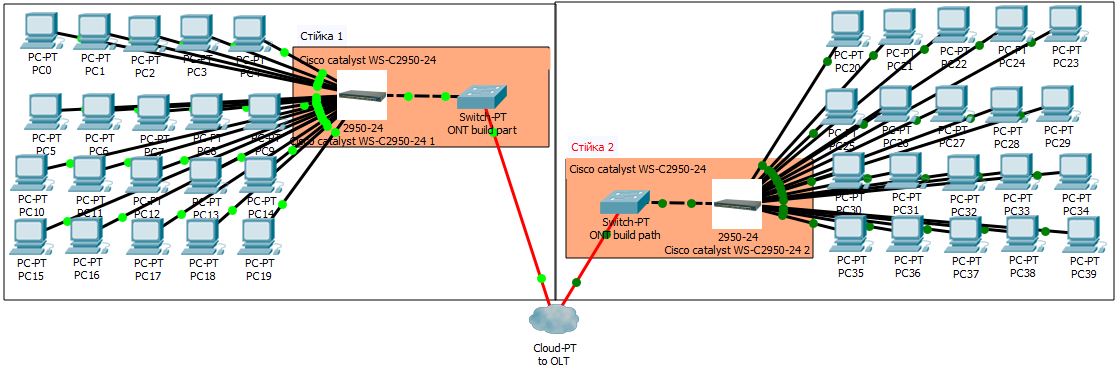

Ось схема вигляду отриманої мережі:
